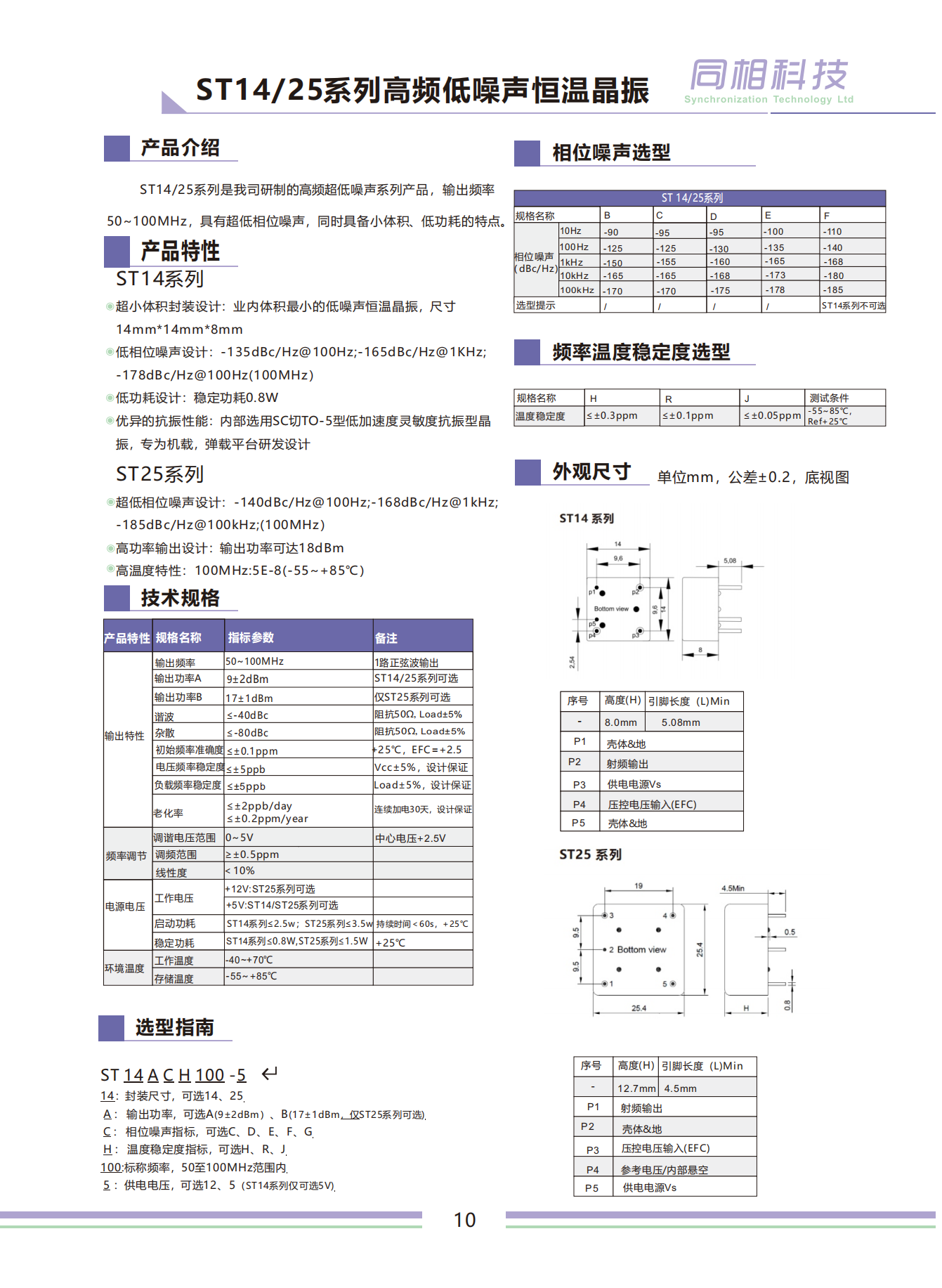

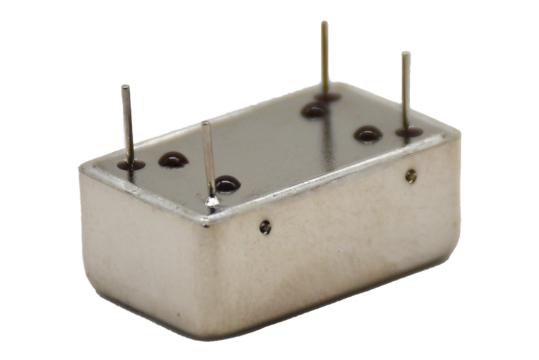

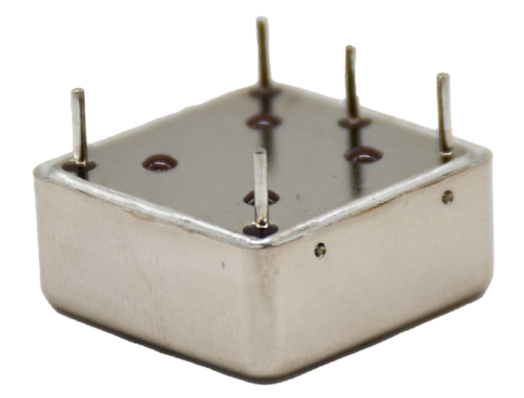

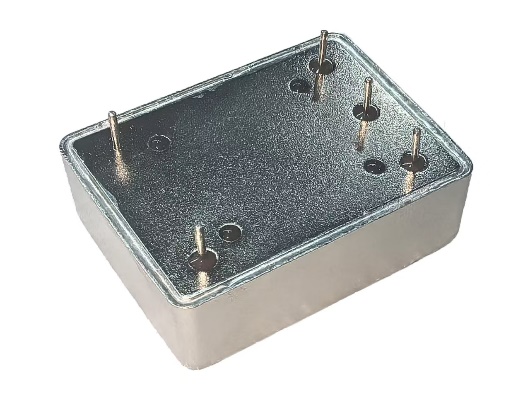

高頻低噪聲恒溫晶振ST14/25 系列
高頻低噪聲恒溫晶振ST14/25 系列
  ST14/25系列是我司研制的高頻超低噪聲系列產品,輸出頻率50~100MHz,具有超低相位噪聲,同時具備小體積、低功耗的特點。
產品特征

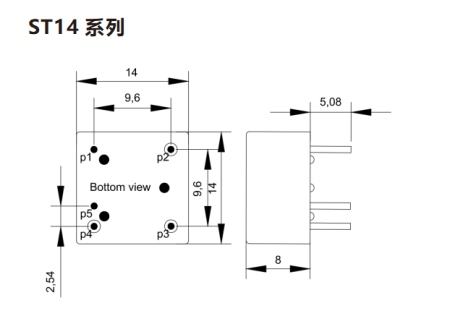

—ST14系列:

超小體積封裝設計:業內體積最小的低噪聲恒溫晶振,尺寸14mm*14mm*8mm

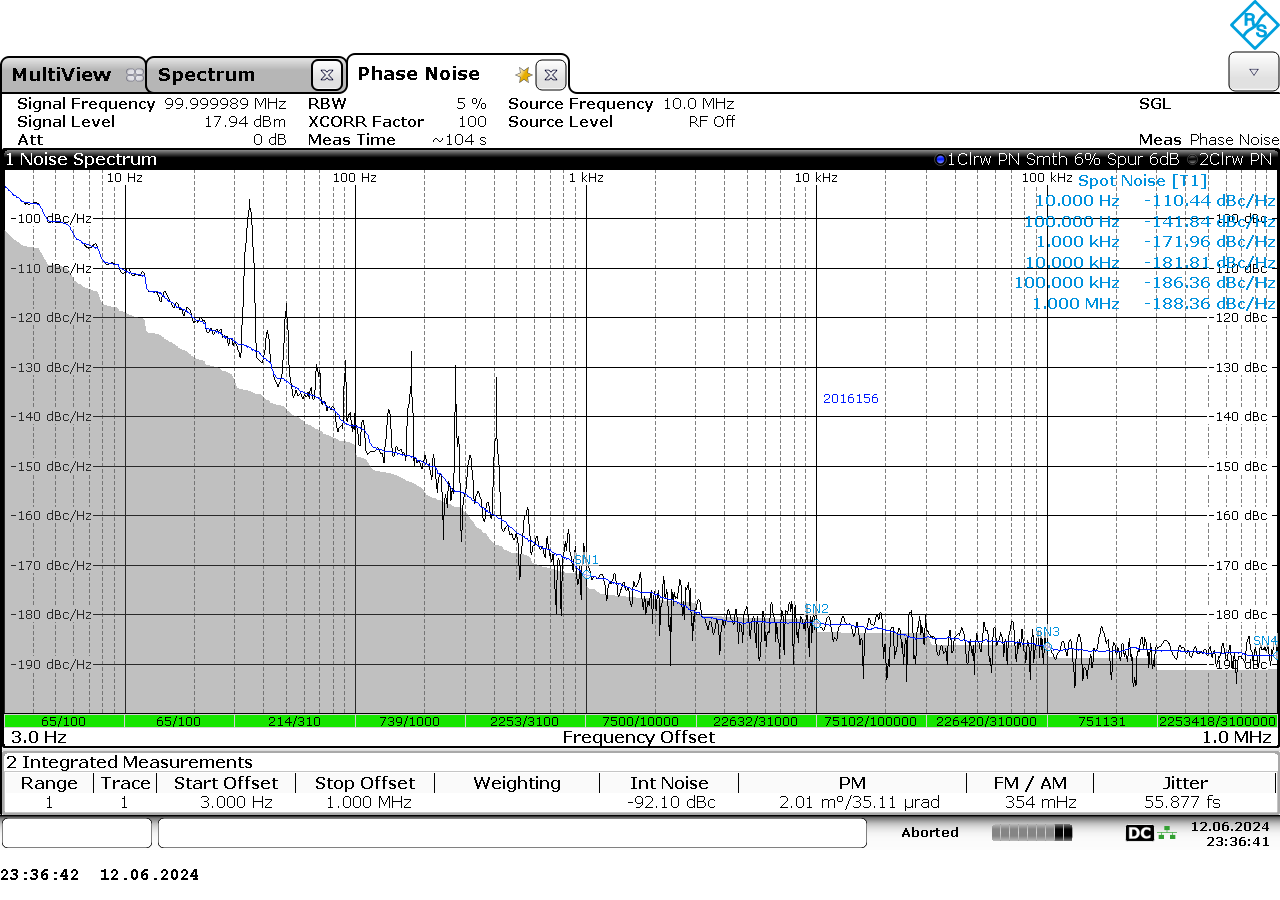

低相位噪聲設計:

-135dBc/Hz@100Hz;-165dBc/Hz@1KHz;-178dBc/Hz@100kHz(100MHz)

低功耗設計:穩定功耗0.8W

優異的抗振性能:內部選用SC切TO-5型低加速度靈敏度抗振型振,專為機載,彈載平臺研發設計

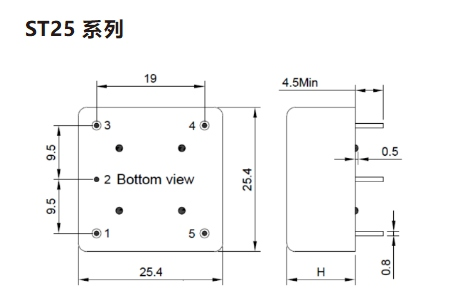

—ST25系列:

超低相位噪聲設計:

-140dBc/Hz@100Hz;-168dBc/Hz@1kHz;-185dBc/Hz@100kHz;(100MHz)

高功率輸出設計:輸出功率可達18dBm

高溫度特性:100MHz:5E-8(-55~+85℃)

產品特性

規格名稱

指標參數

備注

輸出特性

輸出頻率

50~100MHz

1路正弦波輸出

輸出功率A

9±2dBm

ST14/25系列可選

輸出功率B

17±1dBm

ST25系列可選

諧波

-40dBc

50Ω,Load±5%

雜散

-80dBc

50Ω,Load±5%

初始頻率準確度

≤±0.1ppm

+25oC,EFC=+2.5

電壓頻率穩定度

≤±5ppb

Vcc±5%,設計保證

負載頻率穩定度

≤±5ppb

Load ±5%,設計保證

老化率

≤±2ppb/day,≤±0.2ppm/year

連續加電30天,設計保證

頻率調節

調諧電壓范圍

0~5V

心電壓+2.5V

調頻范圍

±0.5ppm


線性度

10%


電源電壓

工作電壓

12V:ST25系列可選


5V:ST14/ST25系列可選


啟動功耗

ST14系列2.5W,ST25系列3.5W

持續時間<60s,+25oC

穩定功耗

ST14系列0.8W,ST25系列1.5W

+25oC

環境溫度

工作溫度

-40℃~+70℃

儲存溫度

-55℃~+85℃
