支持相噪測試，穩定度測試，頻差測試等多種測試類型
性能優異
10MHz相噪：≤-135dBc/Hz@1Hz; ≤-165dBc/Hz@10kHz;
阿倫方差本底：≤5E-15/1s; ≤3E-16/1000s
支持?jǐn)?shù)據存儲及導出
輸入和參考無需同頻
設備無需校準，精度由算法保證
中文帶觸屏圖形化操作界面
支持遠程監視工作狀態、獲取測量數據，設置工作參數
通過中國計量院測試鑒定
產品特性 | 規格名稱 | 指標參數 | 典型值/備注 |

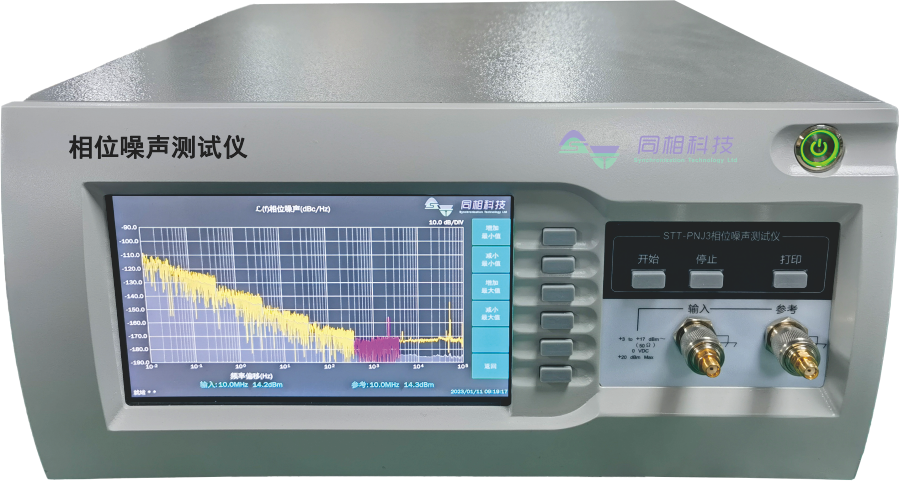

產品規格書下載：STT-PNJ3相位噪聲測試儀 | |||
參考/被測輸入 | 輸入頻率 | 1MHz~30MHz,100MHz±1MHz | |
輸入通道數 | 各1路 | ||
輸入功率 | 5dBm~15dBm | -5dBm~20dBm可工作 | |
輸入信號阻抗 | 50歐姆 | ||
輸入信號波形 | 連續正弦波/方波均支持 | ||

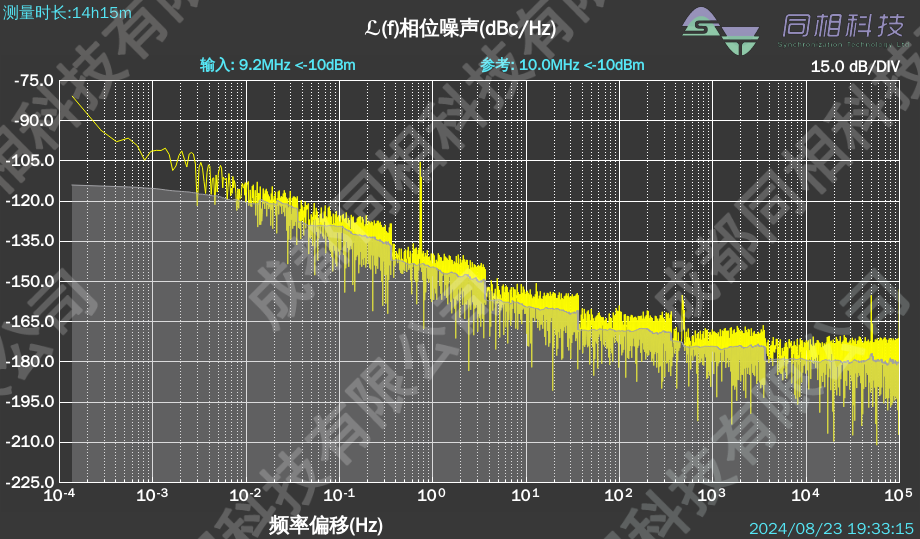

測量項目 | 相位噪聲本底（10MHz） | ≤-135dBc/Hz@1Hz ≤-145dBc/Hz@10Hz ≤-155dBc/Hz@100Hz ≤-160dBc/Hz@1KHz ≤-165dBc/Hz@10kHz | ≤-140dBc/Hz@1Hz ≤-170dBc/Hz@10kHz |

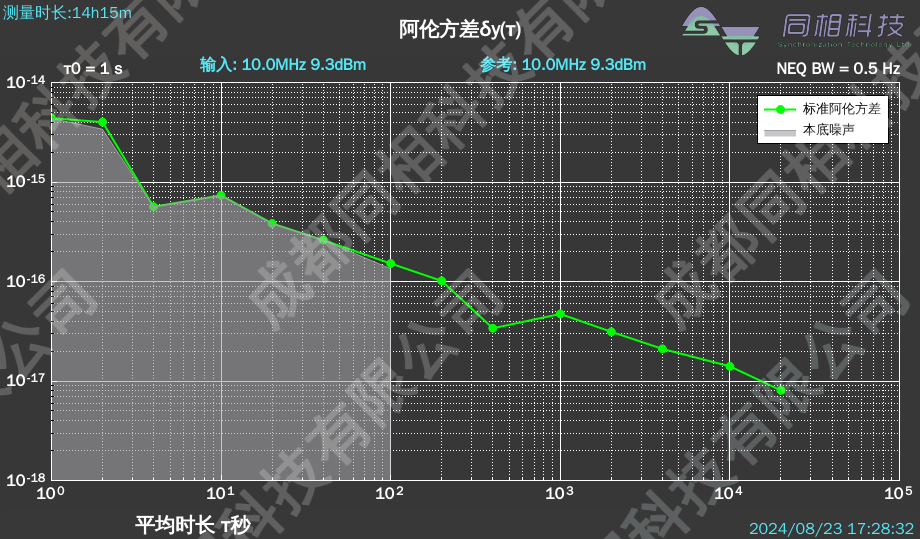

頻率穩定度本底（10MHz） | ≤5.0E-15/1s ≤3.0E-16/1000s | ||
無雜散范圍 | 90dBc | ||
測量偏頻 | 0.1Hz~100kHz | ||
相位測量分辨率 | ≤100fs | ≤40fs | |
頻率測量精度 | 13位/s | 可平均至17位以上 | |
接口 | 通信接口 | RJ45（通信網口） | 用于數據導出、遠程監控、數據實時輸出 |
2路USB接口（數據導出） | 用于數據導出，鍵盤和鼠標接入 | ||
參考/被測信號輸入接口 | TNC | ||

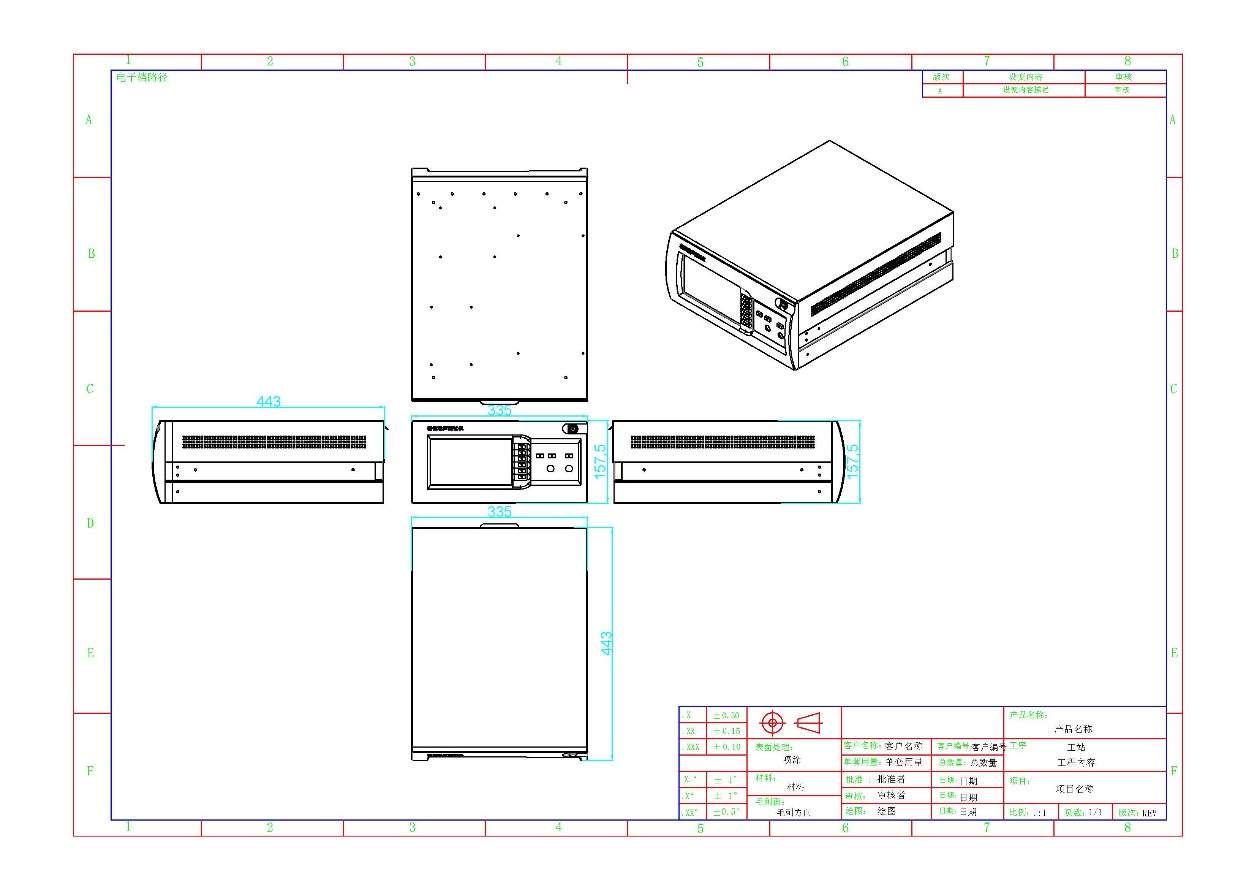

結構 | 桌面式儀器 | 335mm*158mm*443mm | 寬度*高度*深度 |
重量 | ≤12kg | ||
環境溫度 | 工作溫度 | 0℃→+40℃ | |
儲存溫度 | -55℃→+85℃ | ||
電源 | 供電電壓 | AC220V±10% | |
功耗 | ≤50W | ||
接口方式 | 3口國標品字公頭 | ||
其他 | 監測軟件 | 提供配套監測軟件 | |
