輸出頻率1~16GHz
低相位噪聲
低功率/低雜散
產品特性 | 規格名稱 | 指標參數 | 備注 |
PDRO50系列鎖相介質振蕩器（內參考）型號產品特性 | |||

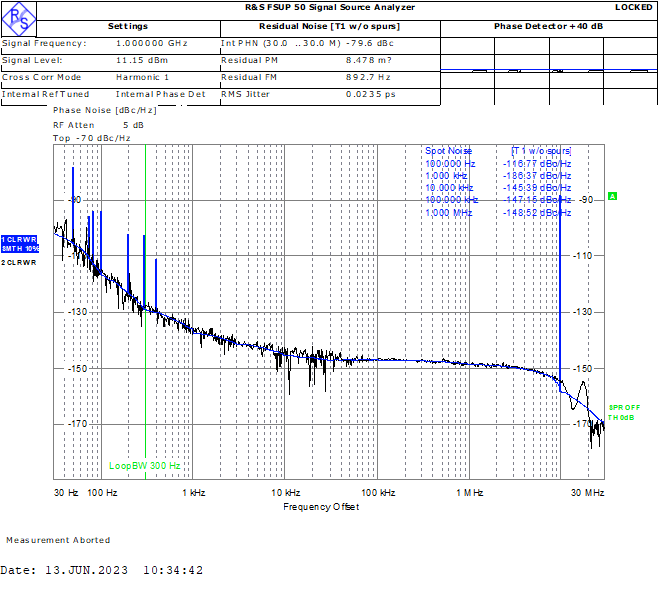

50型內參考PDRO（1GHz） | 輸出頻率 | 1GHz | |
相位噪聲 | -108dBc/Hz@100Hz -133dBc/Hz@1KHz -135dBc/Hz@10KHz -135dBc/Hz@100KHz -140dBc/Hz@1MHz | ||
50型內參考PDRO（2GHz） | 輸出頻率 | 2GHz | |
相位噪聲 | -102dBc/Hz@100Hz -126dBc/Hz@1KHz -131dBc/Hz@10KHz -131dBc/Hz@100KHz -140dBc/Hz@1MHz | ||

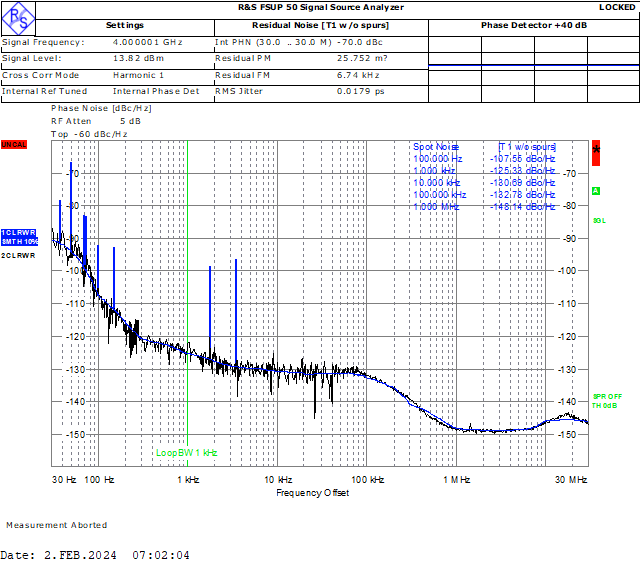

50型內參考PDRO（4GHz） | 輸出頻率 | 4GHz | |
相位噪聲 | -96dBc/Hz@100Hz -120dBc/Hz@1KHz -126dBc/Hz@10KHz -126dBc/Hz@100KHz -140dBc/Hz@1MHz | ||
50型內參考PDRO（6GHz） | 輸出頻率 | 6GHz | |
相位噪聲 | -92dBc/Hz@100Hz -116dBc/Hz@1KHz -120dBc/Hz@10KHz -120dBc/Hz@100KHz -140dBc/Hz@1MHz | ||
50型內參考PDRO（8GHz） | 輸出頻率 | 8GHz | |
相位噪聲 | -92dBc/Hz@100Hz -115dBc/Hz@1KHz -120dBc/Hz@10KHz -120dBc/Hz@100KHz -140dBc/Hz@1MHz | ||

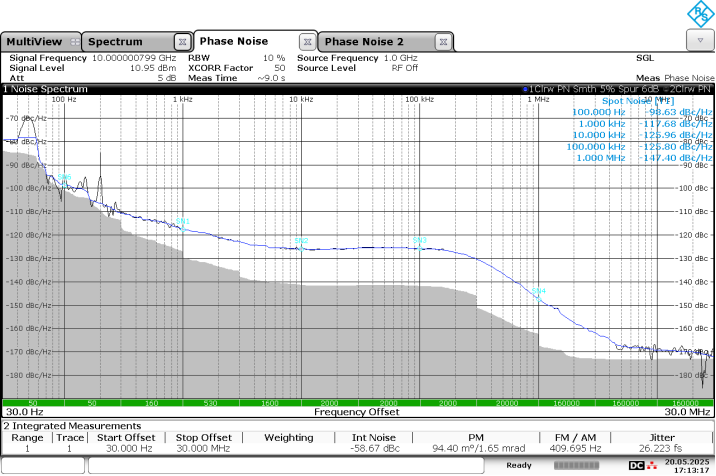

50型內參考PDRO（10GHz） | 輸出頻率 | 10GHz | |
相位噪聲 | -88dBc/Hz@100Hz -113dBc/Hz@1KHz -120dBc/Hz@10KHz -120dBc/Hz@100KHz -140dBc/Hz@1MHz | ||
50型內參考PDRO（12GHz） | 輸出頻率 | 12GHz | |
相位噪聲 | -88dBc/Hz@100Hz -110dBc/Hz@1KHz -118dBc/Hz@10KHz -120dBc/Hz@100KHz -140dBc/Hz@1MHz | ||
50型內參考PDRO（14GHz） | 輸出頻率 | 14GHz | |
相位噪聲 | -86dBc/Hz@100Hz -108dBc/Hz@1KHz -118dBc/Hz@10KHz -118dBc/Hz@100KHz -140dBc/Hz@1MHz | ||

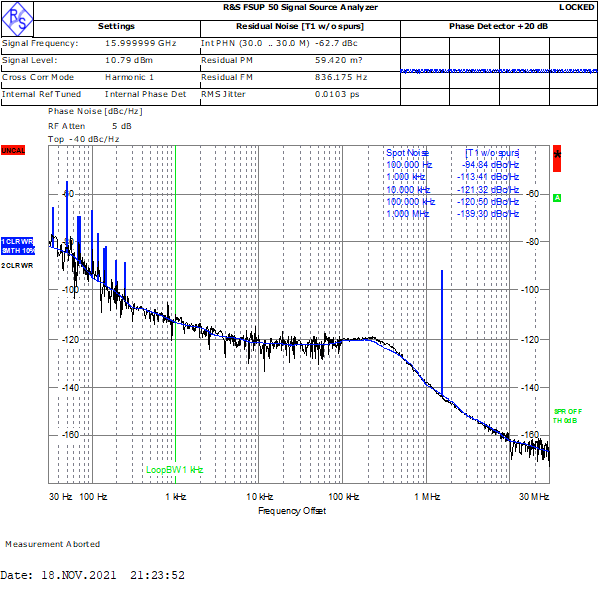

50型內參考PDRO（16GHz） | 輸出頻率 | 16GHz | |
相位噪聲 | -83dBc/Hz@100Hz -108dBc/Hz@1KHz -116dBc/Hz@10KHz -116dBc/Hz@100KHz -138dBc/Hz@1MHz | ||
PDRO50系列鎖相介質振蕩器（內參考）通用產品特性 | |||
頻率輸出 | 輸出功率（dBm） | ≥13 | |
輸入?yún)⒖碱l率/相噪 | 10MHz | 無參考時，自動切換為內參考 | |
參考信號輸入功率（dBm） | +3~+10 | ||
雜散抑制（dBc） | ≥70 | ||
諧波抑制（dBc） | ≥20 | ||
供電要求 | 功耗（V/mA） | ≤+12/650（輸出功率為≥13 dBm） | |
鎖定指示 | 鎖定/失鎖 | TTL高電平/低電平 | |
環境 | 工作溫度（℃） | -40~+70 | |
儲存溫度（℃） | -55~+85 | ||
外形尺寸 | L×W×H（mm） | 50.8×47.8×35.7 | |
