輸出頻率10GHz
低相位噪聲
低功率/低雜散
產品特性 | 規格名稱 | 指標參數 | 備注 |

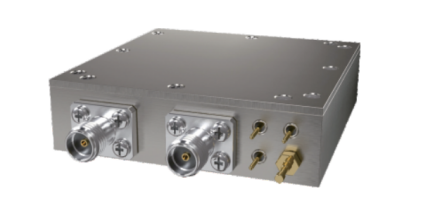

PDRO50L系列鎖相介質振蕩器（外參考）型號產品特性 | |||
低相噪50型外參考PDRO（1GHz） | 輸出頻率 | 1GHz | |
相位噪聲 | -120dBc/Hz@100Hz -145dBc/Hz@1KHz -154dBc/Hz@10KHz -156dBc/Hz@100KHz -174dBc/Hz@1MHz | ||
低相噪50型外參考PDRO（5GHz） | 輸出頻率 | 5GHz | |
相位噪聲 | -105dBc/Hz@100Hz -131dBc/Hz@1KHz -138dBc/Hz@10KHz -139dBc/Hz@100KHz -152dBc/Hz@1MHz | ||
低相噪50型外參考PDRO（10GHz） | 輸出頻率 | 10GHz | |
相位噪聲 | -99dBc/Hz@100Hz -125dBc/Hz@1KHz -132dBc/Hz@10KHz -134dBc/Hz@100KHz -148dBc/Hz@1MHz | ||
PDRO50L系列鎖相介質振蕩器（外參考）通用產品特性 | |||
頻率輸出 | 輸出功率（dBm） | ≥10 | |
輸入?yún)⒖碱l率/相噪 | 100MHz/-157dBc/Hz@1KHz | ||
參考信號輸入功率（dBm） | +3~+10 | ||
系統相位噪聲基底 | -140dBc/Hz@100Hz -158dBc/Hz@1KHz -165dBc/Hz@10KHz -165dBc/Hz@100KHz | ||
雜散抑制（dBc） | ≥70 | ||
諧波抑制（dBc） | ≥20 | ||
供電要求 | 功耗（V/mA） | ≤+12/350（輸出功率為≥10 dBm） | |
鎖定指示 | 鎖定/失鎖 | TTL高電平/低電平 | |
環境 | 工作溫度（℃） | -40~+70 | |
儲存溫度（℃） | -55~+85 | ||
外形尺寸 | L×W×H（mm） | 50.8×47.8×15.7 | |
