ZY11-CV-LT 8GHz經濟性能組件

綜合能力指標

頻率范圍

20kHz?8GHz

最大實時帶寬

80MHz

主要功能

FFM、PSCAN、FSCAN、MSCAN、MULTN、DPS

射頻能力指標

頻率準確度

優于0.5ppm優于0.005ppm（接GPS時）

相位噪聲

-108dBc/Hz@10kHz測試點1GHz

噪聲系數

優于13dB

二階截點

優于50dBm

三階截點

優于10dBm

中頻抑制

優于90dB

鏡頻抑制

優于90dB

數字能力指標

全景掃描速度

優于300GHz/s(RBW=25kHz）

多路DDC能力

標配1路寬帶（80MHz）+8路窄帶（500kHz），可擴展選件增加窄帶數量

IQ采集能力

單包IQ方式

每包內IQ保證連續，數量8-500000000個采樣點(每個點32bits，其中I數據16bits,Q數據16bits)

連續IQ方式

僅千兆??輸出時，10MHz帶寬IQ可保證連續

啟?SFP+傳輸，80MHz帶寬IQ可保證連續

可擴展流盤

啟用內置高速盤進行緩存（高速流盤），80MHz帶寬IQ可保證連續

100%POI

200ns

通用指標

通信接口

RJ45千兆?口,SFP+接?

功耗

≤30W

≤35W（啟用流盤時）

溫度

-35~60°C(工作)，-40~70°C(存貯)

ZY11-CH-ML 8GHz標準性能組件

綜合能力指標

頻率范圍

100kHz~8GHz

最大實時帶寬

80MHz

主要功能

FFM、PSCAN、FSCAN、MSCAN、MULTN、DPS

射頻能力指標

頻率準確度

優于0.5ppm優于0.005ppm(接GPS時）

相位噪聲

-108dBc/Hz@10kHz測試點1GHz

噪聲系數

優于13dB

二階截點

優于55dBm

三階截點

優于15dBm

中頻抑制

優于90dB

鏡頻抑制

優于90dB

數字能力指標

全景掃描速度

優于300GHz/s(RBW=25kHz）

多路DDC能力

標配1路寬帶（80MHz）+8路窄帶（500kHz），可擴展選件增加窄帶數量

IQ采集能力

單包IQ方式

每包內IQ保證連續，數量8-500000000個采樣點(每個點32bits，其中I數據16bits,Q數據16bits)

連續IQ方式

僅千兆??輸出時，10MHz帶寬IQ可保證連續

啟?SFP+傳輸，80MHz帶寬IQ可保證連續

可擴展流盤

啟用內置高速盤進行緩存（高速流盤），80MHz帶寬IQ可保證連續

100%POI

200ns

通用指標

通信接口

RJ45千兆??,SFP+接?

功耗

≤30W；≤35W(啟用流盤時)

溫度

-35~60°C(工作)，-40~70°C(存貯)

ZY11-AH-ML 26.5GHz標準性能組件

綜合能力指標

頻率范圍

100kHz~26.5GHz

最大實時帶寬

80MHz

主要功能

FFM、PSCAN、FSCAN、MSCAN、MULTN、DPS

射頻能力指標

頻率準確度

優于0.5ppm優于0.005ppm(接GPS時）

相位噪聲

-108dBc/Hz@10kHz測試點1GHz

噪聲系數

優于13dB

二階截點

優于55dm

三階截點

優于15m

中頻抑制

優于90dB

鏡頻抑制

優于90dB

數字能力指標

全景掃描速度

優于300GHz/s(RBW=25kHz）

多路DDC能力

標配1路寬帶（80Hz）+8窄帶（500kHz），可擴展選件增加窄帶數量

IQ采集能力

單包IQ方式

每包內IQ保證連續，數量8-500000000個采樣點(每個點32bits，其中I數據16bits,Q數據16bits)

連續IQ方式

僅千兆網口輸出時， 10MHz帶寬IQ可保證連續

啟?SFP+傳輸，80Hz帶寬IQ可保證連續

可擴展流盤

啟用內置高速盤進行緩存（高速流盤），80Hz帶寬IQ可保證連續

100%POI

200ns

通用指標

通信接口

RJ45千兆網口, SFP+接?

功耗

≤35

≤4W(啟用流盤時)

溫度

-35~60°C(工作)，-40~70°C(存貯)

ZY11H-ML 40z標準性能組件

綜合能力指標

頻率范圍

100kHz?40GHz

最大實時帶寬

80MHz

主要功能

FFM、PSCAN、FSCAN、MSCAN、MULTN、DPS

射頻能力指標

頻率準確度

優于0.5ppm優于0.005m(接GPS時）

相位噪聲

-108dBc/Hz@10kHz測試點1GHz

噪聲系數

優于13dB

二階截點

優于55dBm

三階截點

優于15dBm

中頻抑制

優于90dB

鏡頻抑制

優于90dB

數字能力指標

全景掃描速度

優于300GHz/s（RBW=25kHz）

多路DDC能力

標配1路寬帶（80MHz）+8路窄帶（

500kHz），可擴展選件增加窄帶數量

IQ采集能力

單包IQ方式

每包內IQ保證連續，數量8-500000000?

個 采 樣 點（每 個 點3 2 b i ts，其 中I數 據1 6 b i ts，Q數 據

16bits）

連續IQ方式

僅千兆網口輸出時，10MHz帶寬IQ可保證連續。

啟?SFP+傳輸，80MHz帶寬IQ可保證連續

可擴展流盤

啟用內置高速盤進行緩存（高速流盤），80MHz帶寬IQ可保證連續

100%POI

200ns

通用指標

通信接口

RJ45千兆網口, SFP+接?

功耗

≤35W≤40W(啟用流盤時)

溫度

-35~60°C(工作)，-40~70°C(存貯)

ZY11系列?性能定制組件

頻率范圍

開始頻率可選100kHz、20MHz；結束頻率可

選8GHz、18GHz、26.5GHz、40GHz

最大實時帶寬

80MHz

主要功能

FFM、PSCAN、FSCAN、MSCAN、MULTN、DPS

頻率準確度

優于0.5ppm優于0.005m(接GPS時）

相位噪聲

-125dBc/Hz@10kHz測試點1GHz

噪聲系數

12dB（100kHz?19.99MHz）

10dB（19.99MHz?7999.99MHz）

11dB（7999.99MHz?26499.99MHz）

16dB（26499.99MHz?40000MHz）

二階截點

優于60dBm

三階截點

優于20dBm

中頻抑制

優于90dB

鏡頻抑制

優于90dB

全景掃描速度

優于300GHz/s（RBW=25kHz）

多路DDC能力

標配1路寬帶（80MHz）+8路窄帶（

500kHz），可擴展選件增加窄帶數量

IQ采集能力

單包IQ方式

每包內IQ保證連續，數量8-500000000?

個 采 樣 點（每 個 點3 2 b i ts，其 中I數 據1 6 b i ts，Q數 據

16bits）

連續IQ方式

僅千兆網口輸出時，10MHz帶寬IQ可保證連續。

啟?SFP+傳輸，80MHz帶寬IQ可保證連續

可擴展流盤

啟用內置高速盤進行緩存（高速流盤），80MHz帶寬IQ可保證連續

100%POI

200ns

通信接口

RJ45千兆網口, SFP+接?

功耗

 ≤65W

≤70W(啟?流盤時)

溫度

-35~60°C(工作)，-40~70°C(存貯)

ZY-IQSM-03

ZY11系列

大帶寬流盤選件，可實現最大80MHz帶寬，原始IQ數據的不丟失落盤，持續寫入速率不低于500GB/s,內置硬盤容量1TB+。

IQ位寬32bits,80MHz帶寬數據寫入時，大約可記錄40分鐘。

本選件置于設備內部，不額外增加外部獨立硬件形態的實物。

ZY-IQSM-04

ZY11系列

大帶寬流盤選件，可實現最大80MHz帶寬，原始IQ數據的不丟失落盤，持續寫入速率不低于500GB/s,內置硬盤容量7TB+。

IQ位寬32bits,80MHz帶寬數據寫入時，大約可記錄280分鐘。

本選件置于設備內部，不額外增加外部獨立硬件形態的實物。

ZY-1132-01

ZY11系列

用于ZY11系列產品的32路窄帶DDC選件，每個窄帶DDC最大帶寬500kHz,每個窄 帶DDC的中心頻率可以獨立設置。

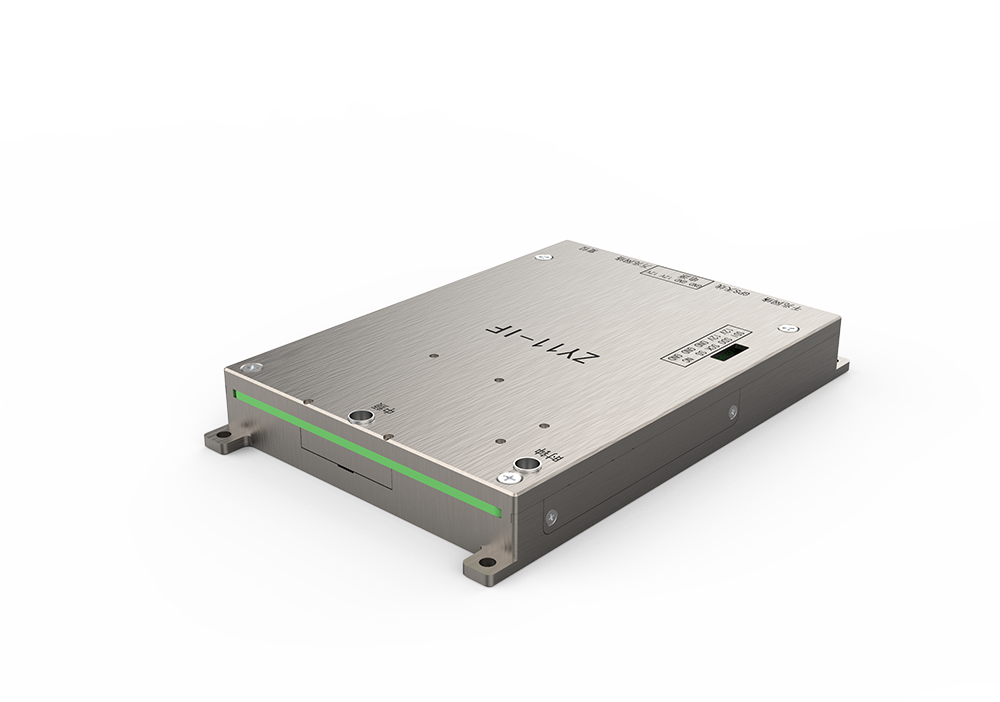

本選件為獨立形態的硬件選件，由一個獨立的ZY11-IF-1數字中頻處理器(實物及外 形圖如下圖)及其內部固件實現所需功能，硬件還需要配套的采樣時鐘單元及模擬 信號分配單元組成。

ZY-1132-02

ZY11系列

用于ZY11系列產品的32路窄帶DDC選件，每個窄帶DDC最大帶寬500kHz,每個窄 帶DDC的中心頻率可以獨立設置。

本選件置于設備內部，不額外增加外部獨立硬件形態的實物，每個設備僅可用一 個。

ZY-1148-01

ZY11系列

用于ZY11系列產品的48路窄帶DDC選件，每個窄帶DDC最大帶寬500kHz,每個窄 帶DDC的中心頻率可以獨立設置。

本選件為獨立形態的硬件選件，由一個獨立的ZY11-IF-1數字中頻處理器(實物及外 形圖如下圖)及其內部固件實現所需功能，硬件還需要配套的采樣時鐘單元及模擬 信號分配單元組成。

ZY-1148-02

ZY11系列

用于ZY11系列產品的48路窄帶DDC選件，每個窄帶DDC最大帶寬500kHz,每個窄 帶DDC的中心頻率可以獨立設置。

本選件置于設備內部，不額外增加外部獨立硬件形態的實物，每個設備僅可用一 個。

ZY-SCDF-01

ZY01系列

ZY02系列

ZY11系列

ZY21系列

ZY04系列

測向體制：采用單通道相關干涉儀測向體制；

系統組成：測向選件由“數字化射頻接收組件”+“專用測向天線組件”+“測向算 法組件”組成，其中數字化射頻接收組件為標準產品，專用測向天線組件為合作 廠家產品，測向算法組件為軟組件(軟件),采用授權方式；

應用場景：?jiǎn)蝹€(gè)測向站對空間中來波方向未知的信號進行測向，適用于固定監 測站，可搬移式監測站等。

ZY-TDOA-01

ZY01系列

ZY02系列

ZY11系列

ZY21系列

ZY04系列

基本原理：TDOA(Time Difference of Arrival,到達時間差)是一種基于信號到  達不同接收站的時間差進行定位的技術。通過測量信號從目標發射源到多個接 收站的時間差，結合已知的接收站位置，可以計算出目標的位置(通常需至少  3個接收站實現二維定位);

系統組成：TDOA選件由“數字化射頻接收組件”+“TDOA算法組件”組成，其中 數字化射頻接收為標準產品， TDOA算法組件為軟組件(軟件),采用授權方式；

應用場景：利用多個無測向功能的監測接收站，對區域內具備一定信號帶寬的 未知無線電信號進行地理位置定位。
